曝气盘

QY-MD200/270/340

曝气盘又称盘式曝气器是一种典型的微气泡空气扩散装置，主要由微孔材料如陶瓷、钛粉、氧化铝、氧化硅和尼龙等制成，所产生的气泡直径在2mm以下，氧利用率高，广泛应用于废水处理工艺中的生化氧化池和气浮池等。

拨打电话联系我们

Product advantages

1、橡胶膜片选用优质橡胶为原料，并添加特殊添加剂以增加物理和化学性能。有效防止膜片收缩、硬化与老化，延长使用寿命。

2、塑料支撑盘选用聚丙烯+玻璃纤维，并配有抗老化等添加剂，赋予产品优秀的韧性、抗氧化性、抗紫外线、抗冲击、抗蠕变、抗腐蚀等特性。

1、专业膜片表面处理工艺，特殊打孔技术，确保产品表面光滑、孔隙细小，产品不易结垢，气泡小，提高系统生化活性。

2、橡胶膜片采用模压工艺，多方向抗撕裂，撕裂强度高。

3、机械组装生产线，确保产品品质，稳定可靠。

4、无尘车间，确保生产无杂质侵入，

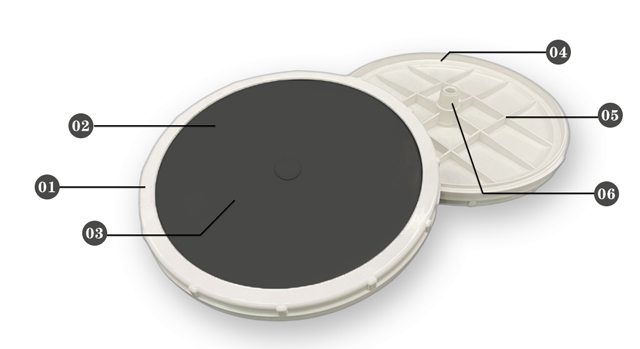

1、曝气器压盖外周设有抓固条，可以防止曝气器在工作状态下，由于长时间承受膜片膨胀外张压力，塑料压盖产生蠕变而导致的膜片脱落。

2、特殊止回结构设计，支撑盘气孔周围设有凸起止环，当曝气停止时，可有效防止泥水回流。

3、可选的第二重止回结构也经过特殊设计，配合通道结构，使气流流通顺畅。减少产品能耗，延长使用寿命。

4、曝气器压盖内沿末端向下凸起设计，可加固膜片，防止膜片脱落。

5、气流通道结构优化设计，气孔面积扩大，转弯处倒角设计，减少产品在工作状态下的阻力损失。

6、曝气盘螺纹部强化处理，防止曝气盘根部螺纹断裂

Product Model

项目名称	QY-MD200	QY-MD270	QY-MD340
服务面积 (m²)	0.125-0.5	0.1875-0.75	0.325-1.3
设计通气量 (m³/h)	1-4	1.5-6	2.5-10
最佳通气量 (m³/h)	2	3	5
最大通气量 (m³/h)	6	9	15
氧利用率 (%)	27-38
温度 (℃)	0-80
螺纹 (NPT)	3/4
膜厚 (mm)	2±0.1
打孔数量 (pcs)	4400	6600	11440
缝孔尺寸 (mm)	1
气泡直径 (mm)	1-2
总直径 (mm)	228	268	346
有效直径 (mm)	184	229	295
阻力损失（pa）	1700-2500	1600-2700	1500-3000
理论动力效率（kgO2/Kw.h）	>5.8	>6.4	>7.2

Engineering case

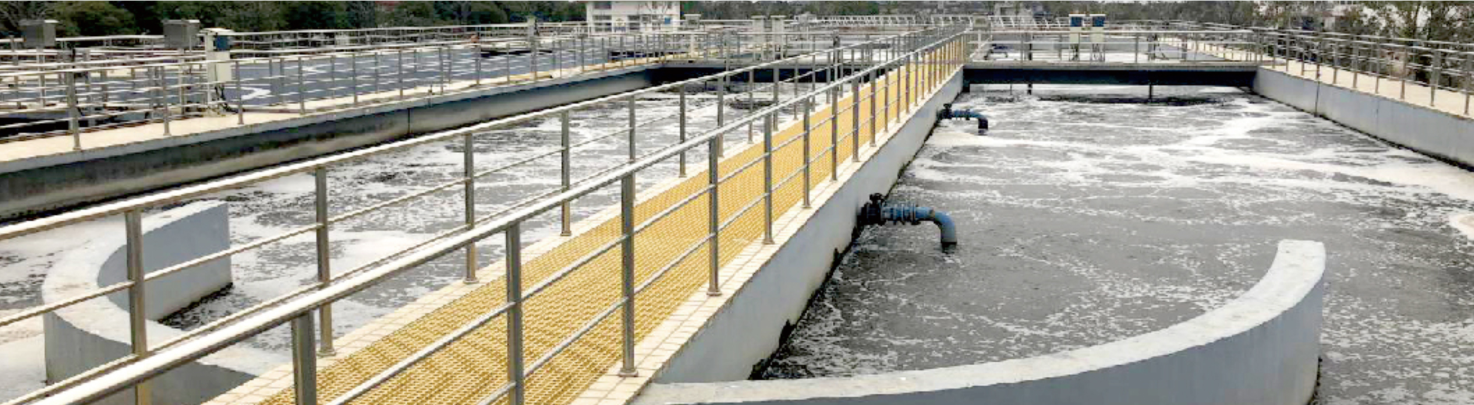

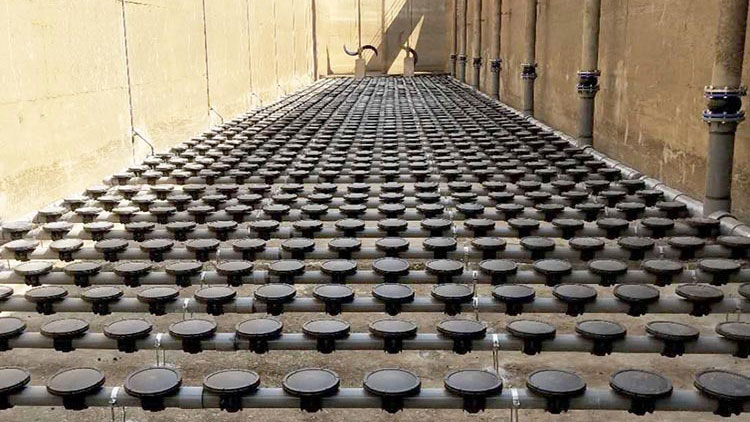

曝气盘工程案例1

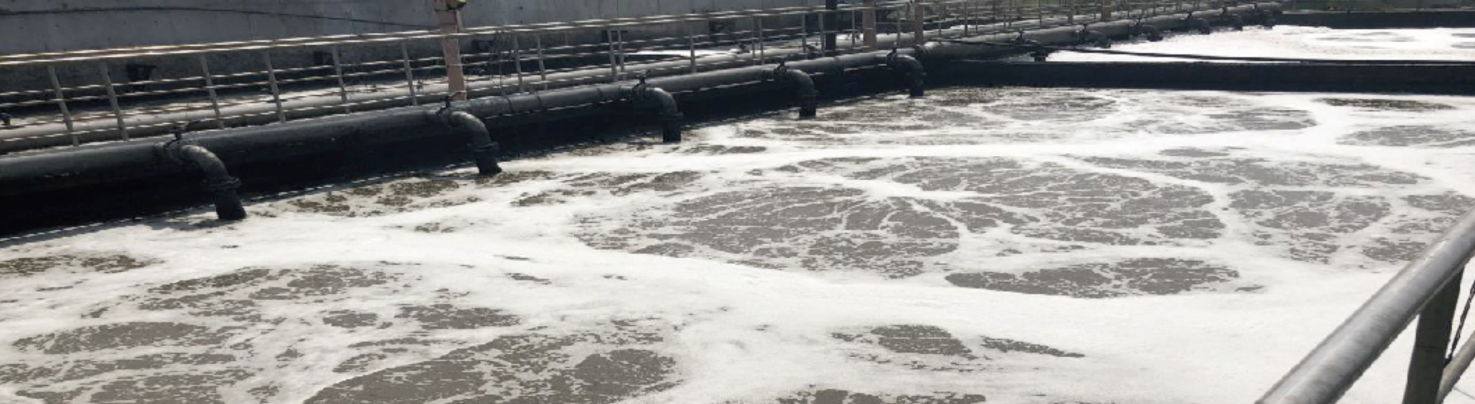

曝气盘工程案例2
